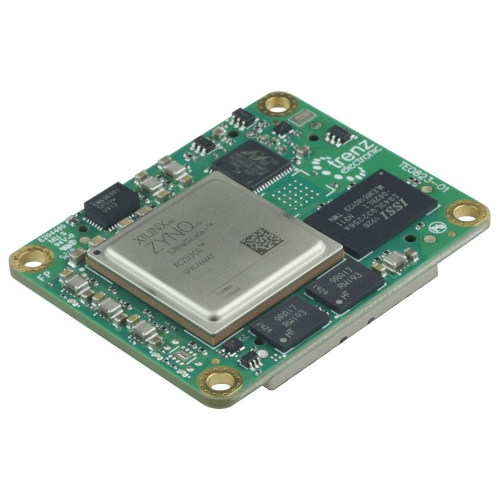

Das Trenz Electronic TE0823-01-3PIU1MA ist ein 4 x 5 cm MPSoC-Modul mit einem Low-Power Xilinx Zynq UltraScale+ ZU3. Darüber hinaus ist das Modul mit 1 GByte LPDDR4 SDRAM, 128 MByte Flash-Speicher für Konfiguration und Datenspeicher, sowie leistungsstarken Schaltnetzteilen für alle benötigten Spannungen ausgestattet. Durch robuste High-Speed Steckverbinder wird eine große Anzahl von Ein- und Ausgängen zur Verfügung gestellt.

Eigenschaften

Allgemein

• Stossfest und vibrationsresistent
• Gleichmäßig verteilte Versorgungspins für eine gute Signalintegrität
• Plug-on-Modul mit 2 x 100-Pin und 1 x 60-Pin Razor Beam hermaphroditische Buchsenleisten für hohe Geschwindigkeiten (regulär 4 mm)

SoC/FPGA

• Xilinx Zynq UltraScale+ XCZU3CG-L1SFVC784I (Low Power)
  • Anwendungsprozessor: Dual-core ARM Cortex-A53 MPCore
  • Echtzeit-Prozessor: Dual-core ARM Cortex-R5 MPCore
• Package: SFVC784
• Device: ZU3
• Engine: CG
• Geschwindigkeit: -1LI (auch als nicht-stromsparende Bestückungsoption möglich)
• Temperaturbereich: industrial

RAM/Storage

• LPDDR4 mit niedrigem Energiebedarf (LP - Low Power) auf PS mit 32 Bit Datenbreite
• 128 MByte QSPI Boot Flash im Dual-Parallel-Modus
• 8 GByte e.MMC Speicher mit 8 Bit Datenbreite
• MAC-Adresse serielles EEPROM mit EUI-48 Node Identity

On-Board

• Lattice LCMXO2
• Programmierbare Quad-PLL-Taktgenerator-PLL für PS-GTR-Taktgeber (optional externe Referenz)
• Gigabit Ethernet-Transceiver PHY
• High-Speed USB2-ULPI-Transceiver mit voller OTG-Unterstützung

Schnittstellen

• 132 x HP PL I/Os (3 Reihen)
• ETH
• USB
• 4 GTR (for USB3, SATA, PCIe, DP)
  Vier High-Speed Schnittstellen für serielle I/Os (HSSIO), die folgende Protokolle unterstützen:
  • PCI-Express-Schnittstelle Version 2.1 kompatibel
  • SATA 3.1 Spezifikation konforme Schnittstelle

  • DisplayPort Source-Only-Schnittstelle mit Videoauflösung bis zu 4k x 2k

  • USB 3.0-konforme Schnittstelle mit einer Leitungsrate von 5 Gbit/s
  • 1 GB/s serielle GMII-Schnittstelle
• 14 x PS MIOs
  • MIO for UART
  • davon 6 MIO für SD-Karten-Schnittstelle (Standardkonfiguration)
  • MIO for PJTAG
• JTAG
• Ctrl

Power

• 3,3V-5V-Haupteingang
• 3,3V-Controller-Eingang
• Variabler bank I/O Power Input
• Onboard-Schaltregler

Größe

• 4 x 5 cm Formfaktor

Anwendungen

• Sensorverarbeitung & Fusion
• Motorsteuerung
• Kostengünstiger Ultraschall
• Fahrzeugtechnik

Lieferumfang

• 1 x TE0823-01-3PIU1MA Trenz Electronic MPSoC-Modul mit Xilinx Zynq UltraScale+ ZU3CG (Low Power)
• 8 x Schrauben
• 4 x Distanzbolzen

Zusätzliche Informationen

• Artikelnummer des Herstellers: TE0823-01-3PIU1MA
• Trenz Electronic TE0823 Wiki
• Samtec LSHM Razor Beam, hermaphroditische Buchsenleisten für hohe Geschwindigkeiten, regulär 4 mm,
  Übersicht, Kompatibilität, Steckhöhen und Geschwindigkeitswerte: Wiki, montiert auf allen 4 x 5 cm Modulen von Trenz Electronic
• Support Forum
