▶ Product Description
The AXU4EV/5EVB-P development board equipped with the AMD/Xilinx Zynq™ UltraScale+™ MPSoC-series device, delivers standout performance with fast DDR4 SDRAM, eMMC Flash, QSPI Flash, PCIe, FMC LPC, DP, HDMI, M.2, CAN, RS485.
Compatible with a multitude of FMC board (data acquisition, motor control, display camera interfaces, software defined radio), Provide high-speed communication (SFP+), high-speed storage (M.2) and video applications (DP, HDMI).
▶ Applications
● Artificial Intelligence
● Automotive
● AV Broadcasting
● Deep learning
● Digital Signal Processing
● 5G Wireless and Wire Communication
● Data Centers
● Drive / Motion Control
● Industrial Internet of Thing
● Cloud Computing Security
● Machine Vision
● Medical Endoscop
● Video and Image Processing

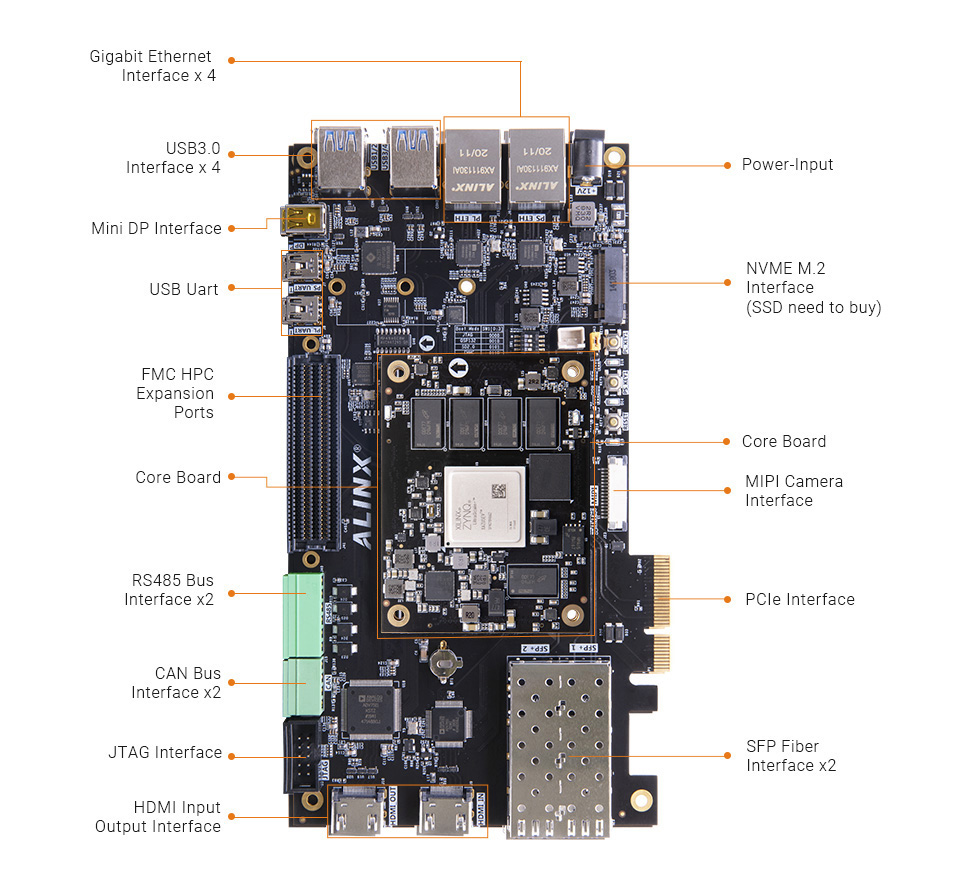

▶ Key Features
System-on-Module
● AMD/Xilinx Zynq™ Ultrascale+™ MPSoC:
◆ ARM® quad-core Cortex™-A53 up to 1.3 GHz
◆ ARM® dual-core Cortex™-R5F up to 533 MHz
◆ Mali-400 MP2 GPU
◆ H.264 / H.265 Video Codec
◆ 16nm FinFET+ FPGA fabric
● Pluggable module with 4 x Panasonic board-to-board connectors
● 4 GByte (64-bit) DDR4 SDRAM on PS
● 1 GByte (16-bit) DDR4 SDRAM on PL
● 32 MB QSPI Flash
● 32 GB eMMC FlashBase Board
● 1 x FMC LPC connector (36 pairs lvds ios 1.8V)
● 2 x SFP+ (per line 12.5Gbps)
● 2 x Gigabit Ethernet (1 x PS + 1 x PL)
● 1 x PCIe® Gen3 ×2
● 1 x M.2 Card slot on PS
● 2 x UART (1 x PS + 1 x PL)(USB to UART)
● 1 x DP Interface on PS
● 1 x 2 lane MIPI on PL
● 2 x CAN on PS
● 2 x RS485 on PL
● 4 x USB3.0 on PS
● EEPROM: 4-Kbit I2C Serial EEPROM + 1 x Temperature sensor (LM75)
● 2 x HDMI (1 x HDMI in + 1 x HDMI out)
● 1 x Micro SD
● 1 x RTC (Real-time clock)
● LED (1 x pwr + 1 x done + 1 x PL) + KEY (1 x RST + 1 x PS + 1 x PL)
● 12V single supply
● Dimensions: 200 x 111 mm form factor
▶ Specifications
Development Board Features
Featuring the AMD/Xilinx's Zynq™ UltraScale+™ MPSoC XCZU5EV-2SFVC784I Adaptive SoC
Design-in Kit – The Fast Way to the Market, to get started with development straight out of the box.
The ALINX development board help shorten time-to-market for any AMD/Xilinx Zynq™ UltraScale+™ MPSoC based application.
* The AXU5EVB-P development board consists of a ACU5EV SoM and base board. If you want to purchase ACU5EV SoM separately.
Please check the Relevant Products at the bottom of the page and click to learn more details.
▶ What's Inside
What's Inside the Box
ALINX AMD Xilinx Zynq™ UltraScale+™ MPSoC XCZU5EV development board and Some accessories
The FAN8060 Heatsink Kit is an optimal cooling solution for ALINX FPGA and SoC modules – it is low-profile and covers the whole module surface.
| System-on-Module | 1 | Base Board | 1 |
|---|---|---|---|
| Heatsink Kit (preinstalled) | 1 | USB Downloader Cable / set | 1 |
| 12V Power Adapter | 1 | PCle Fence | 1 |
| Mini USB Cable | 1 | Card Reader | 1 |
| TF Card | 1 |
▶ Product Selection Matrix
Product Matrix
1. For non-preferred models, a minimum order quantity (MOQ) may apply if the products are not in stock.
2. We offer custom configuration, a MOQ applies.
Please contact us for more details.
▶ Documentations and Data
제품 배송시 관련 문서 및 자료들을 주문자 이메일로 보내 드립니다.
배송안내
● 이니프로에서 판매하는 모든 제품은 이니프로에서 통관 처리후 우체국 택배로 배송됩니다.
● 국내재고가 있는 경우 결제일로부터 3~4 영업일 안에 배송됩니다.
● 국내재고가 없는 경우 배송에 결제일로부터 2주 정도 소요됩니다.
● 현재 국내재고가 있는지 확인하시려면 1:1 문의 게시판에 남겨주시거나 sales@inipro.net 으로 메일을 보내주시기 바랍니다.
● 제조사 재고가 부족하여 3주 안에 배송이 어려울 경우 메일로 안내해 드리니 참고하시기 바랍니다.
교환 및 반품안내
● 본 상품은 해외 재고 상품으로 기본적으로 교환 및 반품 처리가 어렵습니다.
● 상품에 따라 교환 및 반품 처리가 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
환불안내
● 본 상품은 해외 재고 상품으로 기본적으로 환불 처리가 어렵습니다.
● 상품에 따라 환불이 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
AS안내
● 제조사별로 A/S정책이 상이하니 하단 고객센터로 문의 주시기 바랍니다.

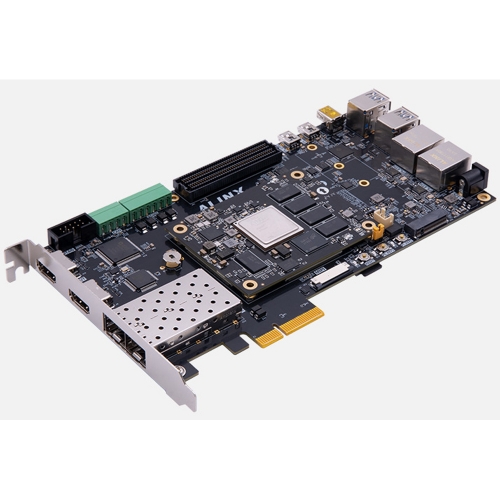

이미지 확대보기AXU5EVB-P
