짧은설명

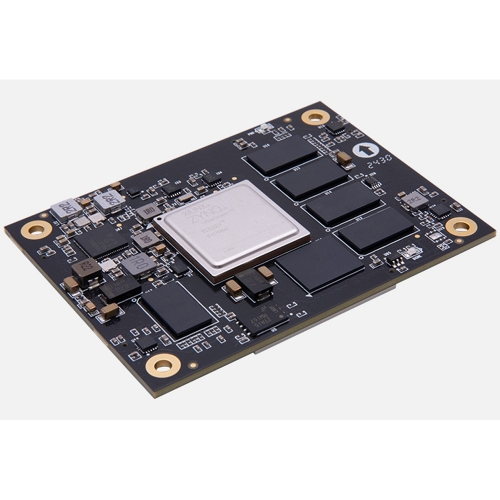

Xilinx Zynq UltraScale+ MPSoC SOM FPGA Core Board AI XCZU4EV
판매가
1,031,800 <관세ㆍ부가세 포함>
구매제한
옵션당 최소 1개
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송
택배
방문 수령지 : 경기도 성남시 중원구 사기막골로 99 성남센트럴비즈타워2차 B동 913호
상품코드
1000618521
제조사
ALINX
ACU4EV
0
총 상품금액
총 할인금액
총 합계금액

상품상세정보

Xilinx Zynq UltraScale+ MPSoC FPGA High-end FPGA Board

Quad Core ARM® Cortex-A53+ Dual Core ARM Cortex™-R5

Mali-400 MP2 GPU,16nm FinFET+ Programmable Logic Integrated H.264 / H.265 video codec, codec up to 4Kx2K (60fps) videc Apply to Multimedia, Automotive ADAS, Surveillance, AI Intelligence Cloud Computing, High-speed Data Exchange and Storage and other Embedded Vision

  • ·ARM CPU

    4 x ARM CORTEX-A53 + Dual Core ARM CORTEX-R5

  • ·GPU Graphics Processor

    Mali™-400 MP2 GPU

  • ·5GB DDR4

    PS 4GB DDR4、PL 1GB DDR4

  • ·FLASH Storage

    8GB EMMC FLASH、64MB QSPI FLASH


key Features


Corresponding Development Board

·AXU4EV-E




*Learn about the corresponding development board, Click to see details>>



·AXU4EV-P




*Learn about the corresponding development board, Click to see details>>



Product Performance

Main Parameters

Core board

ACU4EV

FPGA Chip

XCZU4EV-1SFVC784I

Processor Core

4 x Cortex™-A53,1.2GHz,Dual Core  Cortex™-R5, 500MHz

Processor Core

                        Mali™-400 MP2

RAM

                        PS  DDR4, 4GB, 64bit, 2400Mbps
PL  DDR4, 1GB, 16bit, 2133Mbps

PS-end High Speed Connection

PCIe® Gen2 x4, 2x USB3.0, SATA 3.1, DisplayPort, 4x Tri-mode Gigabit Ethernet

PS-end General Connection

2xUSB 2.0, 2x SD/SDIO, 2x UART, 2x CAN 2.0B, 2x I2C, 2x SPI, 4x 32b GPIO

PL PCIe Gen3

PCIe Gen3 x4

PL GTH Transceiver

12.5Gb/s x4

Chip Level

Industrial Grade

Temperature

-40°c~85°c

Speed Grades

-1

Logic Cells

192K

Look Up Tables (LUTs)

88K

DSP Slices

728(18x25MACCs)

CLB Flip-Flops

176K

Block RAM

4.5Mb

EMMC FLASH

8GB

QSPI FLASH

256Mbit

HP I/O

96

HR I/O

84



Interface and Function

VCU

Video Codec Unit (VCU), Integrated H.264 / H.265 video codec

QSPI Flash

256 Mbit, Used as FPGA User Data Storage

EMMC Flash

8GB, Used as Large-Capacity Storage System

40-120 Pin Expansion Ports

Panasonic Industrial Grade High-Speed Inter-Board Connectors

Crystal Oscillator

                        33.333MHz Provide for the PS system
200MHz Provide DDR Reference Clock for the PL Logic



Power Supply Parameters

Voltage Input

+5 V DC



Package List

FPGA SoM Board

1







Structure Size

Size Dimension

3.15 inch x 2.36 inch

Connector Height

0.12 Inch

Number of Layers

16-Layer Core Board PCB









XILINX VITIS-AI DPU

AI Recognition and Detection, Deep Computational Learning

Intelligent identification and detection, image and video processing, security monitoring, machine vision, fire monitoring, traffic safety, smart construction site, smart hotel, smart agriculture, Internet of things


Vehicle Identification


Infrared Vehicle Recognition


Pedestrian Recognition


Indoor Person Recognition


Fire Detection


Hard Hat Detection


Concrete Defect Detection


PCB Defect Detection

Super Combination with Mali™-400 MP2 GPU, 64bit DDR4 RAM

Industiral Grade Chip Dual ARM Application Processor

4x  ARM Cortex-A53,1.2GHz;Dual Core  Cortex™-R5, 500MHz;PS  4GB DDR4,64bit,Data rate 2400Mbps;PL 1GB DDR4,16bit,Data rate 2133Mbps


HD Video Concept Design

H.264 / H.265 Video Codec

Multimedia, Automotive ADAS, Surveillance and other Embedded Vision Applications


Get Started Quickly ,Shorten Learning and Development Time

Provide Documents to Study

Provide Schematic, PCB, Size Dimension, Package and Reference Design, that to Accelerate the Development of products with Core Board
